發表期刊:《礦業論壇》
【摘要】為了確保煤礦提升設備的安全運行，隨時掌握鋼絲繩的安全狀況，有效解決鋼絲繩運行管理中“隱患、浪費、低效”同在的三大矛盾，采用了TCK.W鋼絲繩檢測技術從十二個方面強化對鋼絲繩的安全保障作用,及時發現鋼絲繩的內外部損傷，有效避免重大鋼絲繩安全事故，保璋了生命財產安全，具有顯著的社會效益。鋼絲繩檢測儀
鋼絲繩無損檢測儀 鋼絲繩探傷儀
【關鍵詞】鋼絲繩探傷;TCK.W鋼絲繩檢測技術應用;鋼絲繩在線檢測
1 立項原因
為確保煤礦提升設備的安全運行，《煤礦安全規程》對提升鋼絲繩做了詳細的規定，第401條：提升裝置使用的鋼絲繩做定期檢驗時安全系數有下列情況之一時必須更換，①專為升降人員用的小于7，②升降人員物科用的鋼絲繩升降人員時小于7.升降物料時小于6。⑶專為升降物料和是掛吊盤用的小于5。在實際使用中安全系數選多大才合理昵。該礦進行了提升鋼絲繩安全系數與使用壽命關系的探索發現鋼絲繩隨載荷的增加會有微量的伸長，當載荷超過彈性極限時鋼絲繩就可能斷裂，實際上，鋼絲繩在工作時，除了受到靜載荷外，還受到因加速度和沖擊引起的動載荷，因彎曲引起的附加載荷等，當除了靜載荷以外的其他載荷增加時，實際的安全系數就會降低。根據煤礦鋼絲繩使用經驗，除少數鋼絲繩由于斷絲、磨損等超出《規程》外大多數采用定期更換的方法，由于檢測手段落后，無法掌握使用中鋼絲繩的損傷情況，疲勞程度，使鋼絲繩的安全管理存在著一定的隱患。我礦對能否在線檢測出鋼絲繩的實際承載能力，隨時掌握鋼絲繩的安全狀況，進行了檢測方法的探索。TCK.W弱磁檢測技術一舉突破了困擾全球鋼絲繩無損探傷界的百年技術難題，為有效解決鋼絲繩運行管理中“隱患、浪費、低效”同在的三大矛盾，實現其“安全、節約、高效”運行的三重目標，提供了重要的安全技術保障
2 研究內容及創新點
鋼絲繩作為重要提升、運輸設備中的“高度危險構件”，始終是安全監管的“盲點”，由于缺少有效的檢測控制手段，因此，長期以來，一直是影響煤炭系統安全生產的“重大危險源”為了避免事故發生，目前煤炭企業普遍采用的方法是：人工檢測與定期換繩。
2.1 TCK.W弱磁檢測技術原理

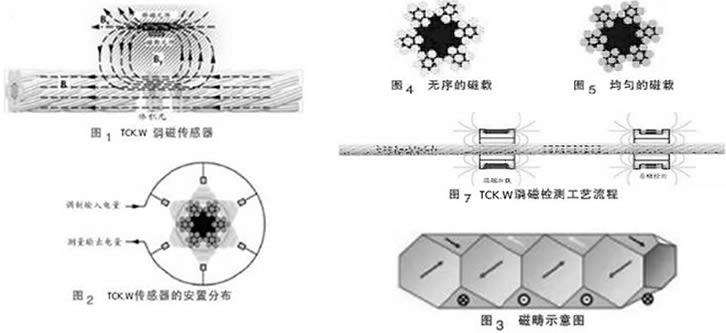

TCK.W弱磁撿測技術是基于“空間磁場矢量合成”，采用寬距、非接觸式弱磁能勢感應裝置，通過提取已施加磁載的鐵磁性材料上弱磁能勢分布差異信息，完成定位、定性和定量識別鋼絲繩
內外部各種缺陷的創新性電磁無損檢測技術。(如圖1、圖2)，通過提取已施
加磁載的鐵磁性材料上弱磁能勢分布差異信息，完成定位、定性和定量識別鋼絲繩內外部各種缺陷的創新性電磁無損檢測技術。
TCK.W弱磁檢測技術遵從國際標準(ISO154:1988)規范的鋼絲繩安全承載能力校核原則，提取的鐵磁性材料物理場變信息，單值等效映射鋼絲繩上鐵磁性材料體積元的綜合退變特征，為系統評估鋼絲繩抗拉/彎/扭綜合承載性能、安全使用壽命和安全負菏系數，提供了科學的依據。
注：磁能勢即磁場能量梯度;體積元，即鋼絲繩沿軸向的體積微分。體積元內載荷材料的綜合退變特征也就是鋼絲繩金屬截面積損失(LMA)和局部缺陷(LF)的綜臺反映。
TCK.W傳感器基于“空間磁場矢量合成原理”，釋能元鋼絲繩內部各種缺陷產生在體積元的磁能勢差異件，提供一個給定弱電磁場Bx，與鋼絲繩體積元的弱TCK.W弱磁傳感器能夠清晰、完整、快速地識別和提磁場B關聯出磁場By，磁衡元件則把By的變化轉化為相應的電量信號,取這種物理場變信息。
1)鐵磁性材料的磁特性.根據量子力學理論由于相鄰電子自旋磁矩的交換耦臺作用,使得鐵磁性介質內部排列形成一定形狀的“磁疇”每個磁疇內部具有同一個自旋磁矩方向(如圖3)。
如果某一方向的磁疇在統計學分布中具備數量或者體積上的優勢，就會宏觀上顯示出材料磁性。而如果各磁疇的分布雜亂無章，在任一方向上均無憂勢，則不會有宏觀磁性產生。給定的外部磁場作用會改變某一方向的磁疇數量，使鐵磁性材料儲備或釋放一定的磁能。而且這種改變不隨外部磁場的退出而復原，卻形成所謂磁載。磁載在一定的對稱空間建立磁能勢場，只要沒有劇烈機械振動或高溫變化等就會在鐵磁性材料內部穩定地保持較長時間。
2)自然狀態下的鋼絲繩。磁能勢由磁載決定并依托于鋼絲繩體積元內參與機械負荷的鐵磁性金屬材料(以下稱”載荷材料”)而分布由于制造、存儲、運輸、安裝、運行等歷史過程對鋼絲繩留下了未知的磁載(其無序狀如圖4)，所以自然狀態下的磁能勢還不能真實地反映體積元的材質特征，即材料究竟是正常還是有缺陷。因此先需要一種方法以建立磁載與載菏材料材質特征之間的物理對應。
3)弱磁規劃方法。弱磁規劃方法——即弱磁能積規劃方法，也稱“弱磁加載”方法。向鐵磁性構件(鋼絲繩)施加給定磁載，使所有敦荷材料具有同等適度的低量級磁能積(材料的磁能量密度)，并且如果載荷材料沿鋼絲繩軸向等量均勻，連續分布，則任意體積元的磁能積也是等量均勻的。即沿鋼絲繩所建的軸向磁場均勻而且連續，穿過任意體積元的磁通等量，而且磁通密度均勻(如圖5)。注：磁能積反映單位體積的磁載儲存能量水平，類似于物理學中運動系統的勢能。
2.2 鋼絲繩損傷及其磁性特征
在拉、彎、扭等機械負荷及其它次生負荷的反復作用下，鋼絲繩某些體積元的材料組織出現變異、退化、損失或者應力集中。或因拉伸塑性徑縮、碾壓/研磨/銹蝕性缺損(LMA)，或因疲勞裂隙、裂斷等突變/間斷(LF),磁力線在這些退變的體積元中只能沿不規則的低能耗路徑排布，磁通密度隨之變化，磁能積分布不均勻，使各體積元產生磁能勢差異。而且，這些退變的程度越嚴重，磁能勢差異就越突出。發生退變的體積元，或因拉伸塑性徑縮、碾壓/研磨/銹蝕性缺損(LMA)或因疲勞裂隙、裂斷等突變，間斷(LF),磁力線在這些退變的體積元中只能沿不規則的低能耗路徑排布，磁通密度隨之變化，磁能積分布不均勻，使各體積元產生磁能勢差異。而且，這些退變的程度越嚴重，磁能勢差異就越突出。
只要對鋼絲繩正常載荷材料體積元進行“完好定義”____標定無缺陷體積元的磁能勢特征量，通過與提取的鋼絲繩全部載荷材料體積元磁能勢特征量的模式對比，即可有效識別載荷材料因退變產生的磁能勢差異，并由這種載荷材料物理場變量映射其機械承載性能相關變化的定量關系，也就實現了無損條件下定位、定性和定量檢測鋼絲繩各種退變特征的技術目標
2.3 TCK.W鋼絲繩在線自動檢測系分析軟件
TCK.W鋼絲繩在線自動撿測系統，采用專家型計算機控制應用程序，實現了無人值守、自動檢測、自動數據集成、并自動生成檢測報告的系統化功能，根據行業性監管模式，具備“數據表格/損傷曲線/統計圖表多重預置”?！昂笈_數據運算”、“自動建檔”、“系統自撿”及“故障預普處置”等強大功能
3 應用情況及經濟社會效益
重大提升運輸設TCK.W鋼絲繩在線實時自動檢測系統,與傳統的鋼絲繩檢測及管理方式相比,從十二個主要方面強化了對鋼絲繩的安全保障作用.
通過鋼絲繩數據庫和管理系統的建立運行,將徹底改變陳舊的鋼絲繩管理方式,對安全生產意義重大。通過實施在線實時監，及時發現鋼絲繩的內外部損傷，并可隨時跟進各類損傷的發展趨勢極大地提高了重大運輸設備的本質安全程度，有效避免重大鋼絲繩安全事故，保障了生命財產安全，具有顯著的社會效益。
4 推廣應用前景
TCK.W鋼絲繩在線檢測技術目前已在我公司各礦推廣開來，設備運行穩定，具有極大的推廣應用價值。
【參考文獻】
[1]機械設計手冊[s].機械工業出版社，2000.6
[2]鋼絲繩在線實時安全檢測管理系統[s].中國洛陽TCK.W鋼絲繩檢測技術有限公司出版，2009.10
