摘 要：該文介紹了鋼絲繩在線實時自動檢測系統的工作原理及安裝方法，該裝置安裝簡便、使用簡單、效果顯著，可在生產礦井推廣使用。
關鍵詞：鋼絲繩 實時自動檢測
中圖分類號:TD532 文獻表示嗎：B
Characterized ore wire rope on-line real-time automatic detection system
Chen Ying
( New ridge of He Cang City mining industry conglomerate coal mine , Heilongjiang He Cang City )
Abstract: Introduces the wire rope on -line real - time automatic detection system and working principle of the installation method, this device is easy installation, use a simple, obvious effect, can promote the use in production mine.
Key words: Wire rope Real-time automatic detection
興安煤礦新井副提絞車采用多繩摩擦式絞車擔負著一、二水平提人下料及起升降液壓支架的任務，提升繩磨損大，因此對鋼絲繩的日常檢查尤為重要，為此投入了鋼絲繩在線實時自動檢測系統。
1 鋼絲繩在線實時自動檢測系統的工作原理
鋼絲繩在線實時自動檢測系統主要由模式組合檢測裝置、智能型數采轉換裝置、自動式聲光報警裝置、多信道終端主控裝置和光電計程裝置等部分組成，如圖1所示。

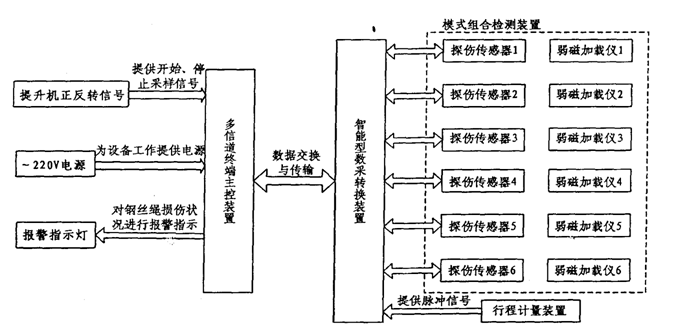

圖1 鋼絲繩在線實時自動檢測系統框圖
將模式組合檢測裝置安裝在鋼絲繩需要檢測的重點部位，在鋼絲繩正常工作過程中，自動完成對鋼絲繩的檢測工作。其基本動作是：由弱磁加載組件完成對被測鋼絲繩的弱磁規劃，使被測鋼絲繩處于穩定的待測狀態;高性能傳感器檢測組件完成對被測鋼絲繩全程狀態信息的提取，并輸出原始檢測信號。光電計程測速裝置采用高精度光電編碼器，為智能型數采轉換裝置提供絞車的速度脈沖。
智能型數采轉換裝置接受到原始檢測信息后，完成規定的數模和信息制式轉換，實現對原始數據的初步處理和信息儲存，并通過有線的通訊傳輸方式，將運行中的鋼絲繩損傷信號實時傳輸回主控中心。
自動式聲光報警裝置依據智能型數采轉換裝置的處理結果提供預警信號，并依據國家發改委發布的《鋼絲繩(纜)在線無損定量檢測方法和判定規則》的規定，依據損傷程度的不同，對鋼絲繩的安全狀態進行判斷：綠燈表示鋼絲繩處于安全狀態，被檢測到的所有損傷均小于安全警戒線的60%;黃燈則表示被測鋼絲繩的損傷量值已處于安全警戒線的60~ 90%之間，提示使用者加強關注;紅燈則表示鋼絲繩上出現了超過安全警戒線90%以上的嚴重損傷，鋼絲繩處于危險狀態，需要及時更換。
多信道終端主控裝置是整個系統的神經中樞，由中央處理組件、計算機硬件和軟件系統、現代網絡通訊系統和顯示終端等組成。能夠?qū)κ盏降臋z測信息進行全面的綜合分析，為用戶提供每日的分析處理結果及鋼絲繩損傷變化趨勢。維修人員也可以隨時檢索查詢被測鋼絲繩當前或過去某個時間的損傷狀態、損傷量值、傷點位置、傷點類型等，并通過終端顯示或打印出檢測報告。檢測報告的檢測結果清晰明確，使維修人員對鋼絲繩的使用狀態一目了然。
2 鋼絲繩在線實時自動檢測系統的安裝
興安礦新井副提鋼絲繩在線實時自動檢測系統基礎配置為：模式組合檢測裝置l套、智能型數采轉換裝置1套、自動式聲光報警裝置1套、多信道終
端主控裝置1套、光電計程裝置1臺以及標配通訊電纜。
各部分安裝如下：

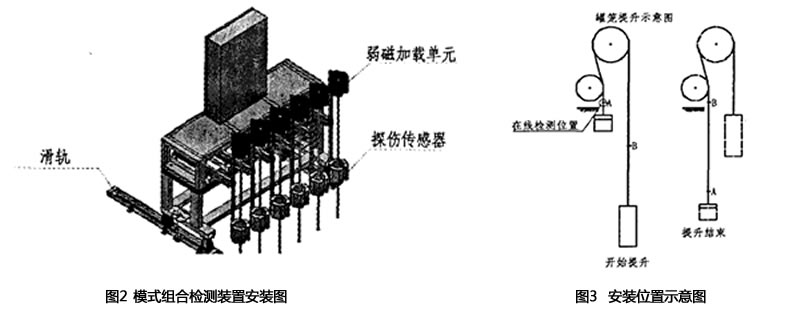

模式組合檢測裝置：主要有弱磁加載單元(6)、探傷檢測單元(6)、機械框架l套。模式組合檢測裝置采用6組探頭通過6個滑軌機械臂手動靈活推拉進入、離開鋼絲繩，一次調整到位，長期免維護，機械框架通過軌道實現準確重復定位。
提升鋼絲繩直徑28mm，選擇鋼絲繩抖動量小的導向輪下方安裝，可以檢測鋼絲繩的AB段。
智能型數采轉換裝置懸掛固定在模式組合檢測裝置旁，光電計程裝置安裝在導向輪軸端，多信道終端主控裝置安裝在機房控制室。
3 結束語
經過對興安嶺礦新井副提絞車的鋼絲繩在線實時自動檢測系統的改造，可以實時檢測鋼絲繩運行狀態，為絞車安全運行提供了有力保障。
