發表期刊:《江漢石油科技》
摘 要：長期以來，由于復雜的結構、惡劣的使用環境和損傷的不可修復性，鋼絲繩的使用和管理始終是各企業設備管理的難點，甚至是“盲點”。鋼絲繩也成為企業安全生產的重大隱患，多年來事故不斷。通過對不同行業鋼絲繩的使用和斷裂事故分析，淺述了鋼絲繩無損檢測的重要性和可行性，同時經過對江漢油田鋼絲繩的使用和無損檢測情況的調研，描述了油田當前的現狀，提請相關部門和單位的關注與重視。
關鍵詞： 鋼絲繩; 損傷;無損檢測
隨著工業迅速發展，鋼絲繩在各個領域大量地使用，因鋼絲繩的質量問題和使用問題發生的事故甚至死人傷人的重大事故，給人民的生命及財產造成了很大的損失，每年在媒體上有較多的報道，石油石化系統也多有發生。因鋼絲繩發生的安全事故有較多的原因，其主要的原因是鋼絲繩在使用前后沒有進行專用的儀器檢測，只靠人工用目視檢查的方法，鋼絲繩絞線內斷絲沒有儀器是檢查不出來的。所以本文對鋼絲繩無損檢測的重要性和可行性進行探討。
1 開展鋼絲繩檢測的必要性和重要性
鋼絲繩作為起重、運輸、提升及承載等重大裝備與重要設施中的主要組件，被廣泛應用于礦山、冶金、建筑、水利、旅游、港口碼頭、交通運輸、航空航天、石油鉆探、軍事工業等國民經濟各個領域。在礦井提升運輸設備中，鋼絲繩的使用十分普遍。
長期以來，由于復雜的結構、惡劣的使用環境和損傷的不可修復性(不可逆損傷)，鋼絲繩的使用和管理始終是各企業設備管理的難點，甚至是“盲點” 。鋼絲繩也成為企業安全生產的重大隱患，多年來事故不斷。特別是煤礦企業，多次發生鋼絲繩斷繩事故，直接的經濟損失和間接的經濟損失巨大。從全國的情況來看，據《中國煤礦事故暨專家點評集》統計，從1949年到1995年，在全國發生的煤礦運輸提升事故中，總計死亡19871人，占煤礦死亡總?cè)藬?shù)的15.06%，僅次于瓦斯和頂板事故，是煤炭系統第三大災難事故。在此期間國有重點煤礦共發生一次死亡3人以上的運輸提升事故9l起，死亡421人。其中鋼絲繩斷繩事故34起，占37.36%，死亡193人，占45.84%，鋼絲繩的安全使用也因此而備受關注。但是，與各系統多年來鋼絲繩事故頻發形成鮮明對比的是，鋼絲繩的使用與管理多年來始終在低水平、低層次上徘徊，造成各行業提升設備中鋼絲繩安全使用問題依然十分嚴重。
鋼絲繩業已成為事故頻發的重大危險源，鋼絲繩疲勞、斷絲、磨損、銹蝕等技術缺陷業已成為難測難防的重大隱患。鋼絲繩的應用性研究表明：
(1)有鋼絲繩的設備運行，鋼絲繩損傷幾乎不可避免。 “正?！笔褂玫匿摻z繩仍然屢屢發生斷裂事故，就是因為積累的損傷使得鋼絲繩實際上并非想象中那樣安全。
(2)有鋼絲繩的設備運行，鋼絲繩強度已處在未知的低點——受載荷作用與環境影響，鋼絲繩的力學性能將在磨合期后持續退化，而最可怕是難以掌握退化已經到了何種程度。
(3)有鋼絲繩的設備運行，鋼絲繩安全始終令人心懸一“線” ，即便無故障運行了100h，
也不能保證下一分鐘仍是安全可靠;即便看起來完好無缺，也不能保證運行絕對安全;即便完全采用新繩，也還是可能存在質量缺陷導致的不安全?！ ∈聦嵄砻?，由于鋼絲繩自身結構的復雜性、運行環境的多樣性以及檢測方法的局限性，大量在用鋼絲繩并無良好的安全保障，并連帶反映出“隱患、浪費、低效” 同時存在的三大矛盾，從此可看出，如何保障鋼絲繩安全可靠，如何用科學的方法檢測判斷鋼絲繩的缺陷，做到安全第一，正確檢測，科學評估，降低成本，無損檢測是首選的科學的鋼絲繩檢測方法。
2 鋼絲繩的安全狀況及案例
2.1 電梯行業
根據國家公布統計數據，電梯事故起數占特種設備安全事故總起數的7.5%至18.3%，2005和2006年處于八類特種設備事故起數的第二位，2007年上半年達到16.9%，接近歷史高點;每年電梯事故死亡人數占全部事故死亡人數的6%至13.1%，2005和2006年居于八類特種設備的第三至四位，2007年上半年共因電梯事故死亡19人，又創近年新高。
不言而喻，鋼絲繩安全對在用電梯的運行至關重要，日本近期的電梯危機事件就證實了這一點。2006年日本五大電梯公司發生了42起電梯鋼絲繩斷裂事故。如日本國土交通省因此決定對占到日本在用電梯近9成的52萬部電梯進行緊急檢查，并起動了將電梯鋼絲繩斷裂作為法律規定的“與重大事故密切關聯”事項、以及對其報告義務化的研判進程。
我國目前在用電梯保有量77萬部，并繼續以每年12萬部左右的速度快速增長。需要關注的是，大量電梯于上世紀九十年代和本世紀初投入運行，鋼絲繩的報廢更新是一個普遍而突出的問題。不加區別地全部更換無疑耗費巨大，有選擇地更新又該怎樣進行技術判別。與其它部位相對完善的檢測和監視手段相比，鋼絲繩檢測及其安全性評估目前急需卻又薄弱。
電梯已經成為人民生活不可或缺的代步工具，但電梯鋼絲繩安全卻十分令人堪憂：2002年10月24日，沈陽某高層住宅樓電梯鋼絲繩斷裂死亡3人，重傷1人;
2004年12月8 日，西安某展廳封頂儀式因升降機鋼絲繩斷裂死亡6人，傷l6人;
2006年11月26日，云南昆明的省委機關辦公樓電梯鋼絲繩斷裂死亡4人;
2007年5月30日，四川內江市某公司電梯鋼絲繩斷裂死亡3人：
2.2 起重機械行業(包括房屋和市政起重機械)
城市工業建設離不開起重機械。2006年，我國在冊起重機械達到82.36萬臺，占全部特種設備的比重達到20.4%，是目前增速最快的設備類型;每年起重機械事故起數占所有特種設備安全事故總起數的22.1%至44.5%，是安全事故的高發區和重災區，尤其在近年起重機械事故顯著增多，重大、特大事故有所抬頭。2006年因起重機械事故死亡人數竟然達到133人，占各類特種設備的39.8%。2007年上半年，我國起重機械部件失效導致事故共13起，占特種設備事故總數的35.14%，其中鋼絲繩突然斷裂事故竟達7起。國家質量監督檢驗檢疫總局于6月份發布通報指出：2007年前5個月，起重機械事故連續多發，5月份1個月全國發生1O起，死亡16人，6月1日至5日又接連發生了6起起重機械事故，死亡7人。經主管部門對2007年5月份一個月的事故進行初步分析，因設備質量問題引發的事故占33.3%，其中起重機械鋼絲繩斷裂事故占全部設備質量事故的40%。
起重機械是主要產業的“骨干”，但是由于鋼絲繩安全沒有得到有效控制，機毀人亡的慘痛教訓竟然屢見不鮮：
2001年4月30日，哈爾濱某工程施工現場起重機鋼絲繩斷裂死亡4人，重傷1人，直接經濟損失65萬元;
2004年6月5日，甘肅莊浪縣某公司起重機鋼絲繩斷裂死亡5人;
2005年4月26日，西藏日喀則區施工工地起重鋼絲繩斷裂死亡3人死亡，重傷1人;
2006年10月30日，廣州某體育館工地因高空鋼纜斷裂死亡4人;
2007年3月12日，湖北宜昌某施工工地因吊欄鋼絲繩斷裂死亡4人。
2.3 客運索道行業
我國客運索道目前仍是新興產業，截止2006年底共有在用架空索道與客運纜車、滑雪場地牽拖索等836條，為我國的山地客運、江河擺渡、景區旅游等事業發揮著重要的作用。
索道本身處于相對惡劣的運行環境之中，自然侵蝕情況嚴重，而我國客運索道目前已集體進入故障易發期和多發期，近年來陸續出現嚴重事故和典型事故征侯，一旦連鎖反應，就將造成重大的生命財產損失。
客運索道已成為人們享受現代生活的重要載體，但是索道運行至今未能擺脫鋼絲繩事故隱患的巨大威脅。上世紀九十年代末期，我國四川渡口礦務局曾對其15年間貨運索道事故進行了統計分析，結果表明：鋼絲繩斷繩事故90次，占總事故的16%，造成的停運時間為734 h，占總停運時間的24%。
1976年3月9日，意大利北部塞爾米斯運動場索道因鋼絲繩斷裂死亡42人;
1990年6月1日，格魯吉亞第比利斯登山索道因牽引繩斷裂死亡20人，傷35人;
1999年7月1日，法國西部阿爾卑斯山天文臺索道鋼絲繩斷裂，20位天文學家不幸遇難;
2006年10月16日，我國廣西梧州市某自制纜車因鋼絲繩斷裂死亡5人。
1999年1O月3日，貴州馬嶺河客運索道繩斷廂落，造成了一次死亡14人，傷22人的國內特大安全事故。
3 鋼絲繩運行技術難點淺析
3.1 鋼絲繩使用成本
因安全檢測不到位和無條件定期換繩而形成巨大浪費，美國統計表明：70%以上被強制更換的鋼絲繩很少或基本上沒有強度損耗。日本在另一項統計中表明：被強制更換的鋼絲繩中，一半以上的強度仍處于新繩強度的90%以上，還有不少超過100%，即處于磨合期。
鋼絲繩運行效率，因強制停機檢測和落后的人工檢測方式而被大大降低。
除了規定的產品安全性能監督檢驗、安裝安全性能監督檢測以及在用設備定期檢驗之外，為了保證安全，責任部門還必須對特種設備鋼絲繩專門進行日常停機檢測。因為鋼絲繩的用量巨大和低效率的檢測方法，只好犧牲正常的設備運轉時間，停機待產成為普遍現象，尤其是礦山、港口等重要行業，因此造成的產能瓶頸制約嚴重，減產減收數額可觀，隱患是萬惡之源，看不見的隱患比看得見的隱患更危險。
3.2 鋼絲繩安全隱患具有的三個方面的綜合特征
事后的樣本解剖、破斷試驗或者金相學分析等實驗室手段，均可有效發現斷裂鋼絲繩的具體缺陷，或者導致事故的真實原因。但真正要對安全隱患預測、預控和預防，則必須依靠科學可靠的無損檢測技術手段。
3.3 造成鋼絲繩斷裂的具體原因復雜多樣
日本電梯協會2oo6年42起電梯鋼絲繩斷裂的事故原因進行了調查：年久老化的為15起，異物混入的為7起，安裝時造成鋼絲繩損傷的為4起，生銹、異常磨損的各2起，原因不明的l2起。
3.4 疲勞是鋼絲繩最普遍和最危險的隱患
鋼絲繩內外部的斷絲現象，絕大部分僅僅因為受到彎曲、拉伸、扭轉等純力學作用而產生。疲勞不僅會形成大量斷絲、斷股，甚至?xí)查g形成整繩斷裂，這已被國內外技術專家所共識。疲勞在積累過程中很難被檢測，結果常常來不及被發現就釀成了斷繩事故。
3.5 從鋼絲繩內部開始的斷絲斷股極易導致斷繩事故
2007年12月19日，作為湖北省某重點交通工程的在建荊岳長江公路大橋27號橋墩施工現場起重鋼纜斷裂，導致5人溺亡。事故調查表明，斷裂鋼纜由12股鋼筋組成，直徑19.5mm,承載能力20t,剛剛投入使用一個半月，施工例行檢查并未發現鋼纜出現異常情況。
江西漂塘鎢礦曾對更換下來的自用鋼絲繩進行解剖分析，總繩長250m,外觀檢驗具有13根表面斷絲，然而經過解剖詳細檢查，內部斷絲竟達到134處，一個捻距內的斷絲最多達到11根。
綜上所述，我國鋼絲繩使用的安全現狀仍舊存在共性隱患，鋼絲繩監管和檢測任道而重遠。關注設備安全，應為能有效識別和定量分析鋼絲繩內外部各種安全隱患的鋼絲繩無損檢測技術提供研究、開發、應用和推廣的寬闊舞臺。
4 鋼絲繩的外觀缺陷圖片

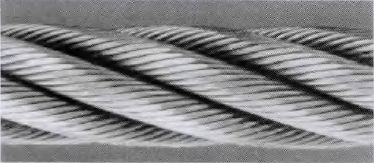

(1)缺陷：外部磨損(見圖1)。處理：潤滑、觀察。
圖1 外部磨損

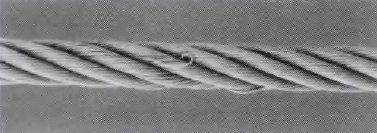

(2)缺陷：鋼絲擠出(見圖2)。處理：立即報廢。
圖2 鋼絲繩外部磨損

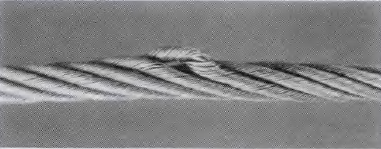

(3)缺陷：鋼絲擠出(見圖3)。處理：立即報廢。
圖3 鋼絲擠出

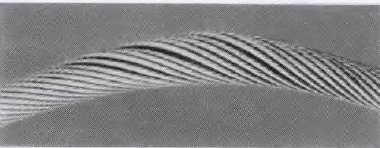

(4)缺陷：繩股凹陷、繩直、徑局部減少(見圖4)。處理：檢查或降低載荷。
圖4 繩股凹陷

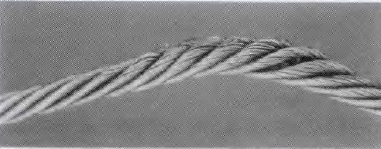

(5)缺陷：繩股擠出/扭曲(見圖5)。處理：立即報廢。
圖5 繩股擠出/扭曲

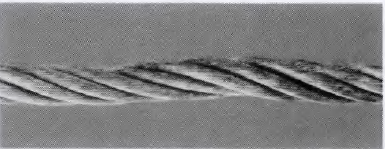

(6)缺陷：局部壓扁(見圖6)。處理：立即報廢。
圖6 局部壓扁

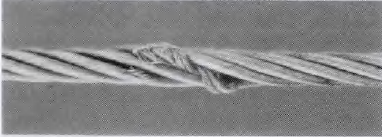

(7)缺陷：鋼絲扭結(逆向)見圖7。處理：立即報廢。
圖7 鋼絲扭結
5 江漢油田目前鋼絲繩的使用范圍和起重設備數量
5.1 江漢油田目前鋼絲繩的使用范圍
主要在鉆井、井下、運輸、四機廠、鋼管廠、鹽化工、油建等生產單位。供應處自用量很小但年采購量大，建筑公司使用的鋼絲繩由下屬的外承包單位管理。
5.2 江漢油田2011年鋼絲繩用量
在供應處調研時，供應處采購部門提供了數據，2011年供應處采購的鋼絲繩1800t。其中鉆井用38mm的468t，井下35mm的102t，鋼絲繩生產廠家為咸陽鋼絲繩廠。

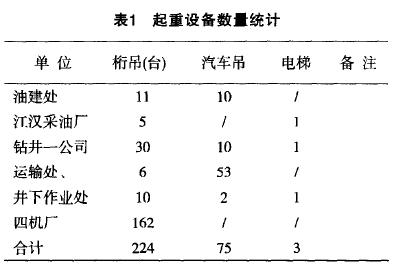

主要單位的起重設備數量(粗略統計)見表1。
5.3 江漢油田目前鋼絲繩和吊鉤的檢測情況
江漢油田目前鋼絲繩和吊鉤的檢測情況大致分為特種設備用和非特種設備用鋼絲繩特種設備用鋼絲繩和非特種設備上的鋼絲繩兩大類。
5.3.1 特種設備用鋼絲繩
特種設備上用的鋼絲繩，如桁吊、汽車吊、電梯所用的鋼絲繩由局特檢站，電梯由荊州和潛江兩家單位負責檢查，并出具了相應的檢測報告。檢查周期：汽車吊1年，桁吊2年;檢查方法：外觀檢查、測量鋼絲繩直徑、儀器檢查;
儀器檢查：使用儀器檢查，檢查比例大約30%.據查，檢驗報告上使用儀器除有游標卡尺外，少量報告出現過;鋼絲繩檢測儀型號：KST-2(GS一2)，該儀器由局特檢站2001年購置，其生產廠家為鞍山市安全報警器材有限公司;
屬于特種設備上的吊鉤，由局特檢站負責檢查。非特種設備上的吊鉤由各單位自檢。
5.3.2 非特種設備上的鋼絲繩和吊鉤
非特種設備上的鋼絲繩和吊鉤，均未使用儀器進行檢查。由各單位自檢自查，并有相應的規章制度。如井下作業所用的鋼絲繩一般情況下，使用一個月就報廢。鉆井一公司在井臺上所用的鋼絲繩，每打10口井鋼絲繩就報廢，供應處制定了專門的吊索具使用安全管理規定，還制作了PPT幻燈供管理人員學習。

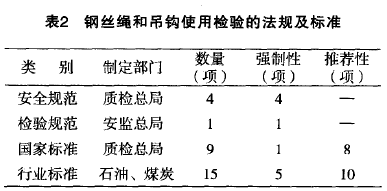

5.4 有關鋼絲繩和吊鉤使用檢驗的法規及標準
(見表2)
5.5 存在的問題
5.5.1 技術標準落后，未及時更新，作廢的標準仍在使用
在調研中了解到，部分單位對鋼絲繩和吊鉤的技術標準了解不多，有的甚至在使用已作廢的標準。如《GB/F 5972—2009起重機鋼絲繩保養、維護、安裝、檢驗和報廢》于2009年12月15日發布，2010年7月1日實施，但我們看到的是有些單位仍在使用《GB 5972—86》標準，這兩個標準的技術要求相差太大了。又如強制性國標《GB 6067—2010起重機械安全規程》，已取代了《GB 6067—85起重機械安全規程》。再者如對以下標準了解的人也不多。
《GB/T 8918—2006重要用途鋼絲繩》
《GB/T 201 18—2006一般用途鋼絲繩》
《GB/T 10051—2010起重吊鉤》
《SY/T 6666—2006石油天然氣工業用鋼絲繩的選用和維護的推薦作法》
《SY/T 5170-2008石油天然氣工業用鋼絲繩》
《JB/T 10559—2006起重機械無損檢測鋼焊縫超聲檢測》
《GB/T 21837—2008鐵磁性鋼絲繩電磁檢測方法》
5.5.2 檢測方法落后，范圍和數量有限
特種設備上用的鋼絲繩，使用儀器檢測的充其量占30%;非特種設備上用的鋼絲繩，尚未使用儀器檢測，如鉆井和井下由各單位自檢，按規定的使用時間和使用頻次報廢，完全缺乏科學的依據。局內檢查基本上局限于外觀，檢測方法多為目視觀察。
5.5.3 江漢油田大量的吊索具未進行無損檢測
江漢油田大量的吊、索具在規定的使用時問內，雖然進行了外觀檢查，對保障安全起到了一定的作用，但欠科學性。一是未做到物盡其用，加大了成本。二是存在安全隱患，鋼絲繩內斷絲和吊鉤細小的裂紋，必須用無損檢測才能查得出來的。
6 鋼絲繩無損檢測技術的現狀與發展趨勢
整整一個世紀以來，世界各國科技工作者一直在探索檢測鋼絲繩的各種方法，努力使鋼絲繩既延長壽命，又要確保在發生斷裂之前被及時地更換下來。國內外已有的鋼絲繩無損檢測方法包括了磁或電磁檢測法、超聲波檢測法、聲發射檢測法、電渦流檢測法、射線檢測法、光學檢測法等。直到近年，除電磁檢測技術之外，其余無損檢測技術依然限于實驗室研究。
1986年至1996年期間，以加拿大礦業能源技術中心為主的研究小組實施了一個鋼絲繩缺陷電磁檢測技術的十年研究計劃，通過強磁勵磁技術條件下的電磁檢測探頭，實現了對鋼絲繩顯著缺陷的定性及半定量檢測，并通過對鋼絲繩斷繩事故的深層原因連續深入分析以及對檢測儀器的機理研究，定義了目前普遍采用的鋼絲繩性能檢測指標：LF(即鋼絲繩局部缺陷)和LMA(即鋼絲繩金屬截面積損失)。以此為原型的檢測儀器近年在國內外一些技術服務機構和工業現場得到了部分推廣和應用。
為了確保鋼絲繩安全、可靠、高效運行，迫切需要一種能夠?qū)︿摻z繩各種損傷實施定量定性無損檢測的高精確度和高適用性技術設備。TCK弱磁檢測技術，是由TCK科技人員成功發現空間磁場態勢的運動變化規律，在鐵磁性物質無損探傷領域建樹的重大創新成果。TCK弱磁檢測技術的誕生，經歷了近20年的苦心研究，一舉攻克了傳統檢測方法無法解決的百年技術難題，成為中國創造的國際領先技術，由TCK鋼絲繩檢測技術有限公司擁有全部知識產權，并已形成目前世界上唯一能夠準確評估被測鋼絲繩剩余承載能力和使用壽命的無損檢測設備。
7 結語
(1)鋼絲繩無損檢測的目的是確保鋼絲繩的安全使用，以及在安全使用的前提下盡量減少因過早報廢而產生的浪費，具有重要的經濟價值。
(2)多年的研究和實踐使鋼絲繩無損檢測技術取得了較大發展，檢測精度和檢測設備的靈敏度及可靠性大大提高，探傷理論的研究也取得了卓有成效的進展，然而這一現狀和鋼絲繩無損檢測的最終目標距離尚遠。
(3)鋼絲繩缺陷的定性檢測已經比較可靠，但因鋼絲繩損傷的多樣性、復雜性和外界干擾的影響，要定量地確定檢測信號和鋼絲繩損傷之間的關系仍然很困難。
(4)目前鋼絲繩無損檢測已具備了相應的法律法規和技術標準，國內鋼絲繩檢測儀器已經到了3、4代機，技術水平在不斷提高，實施鋼絲繩無損檢測的時機已成熟。
(編輯 胡素梅)
