　　摘要：針對鋼繩芯輸送帶在煤礦運輸中存在檢查監測困難的缺陷，TCK采用弱磁檢測技術，結合現代網絡通訊技術、計算機技術、防爆技術等現代前沿科技成果，成功解決了鋼絲繩芯輸送帶的在線自動監測難題。

　　關鍵詞：鋼絲繩芯輸送帶在線監測

　　1 概述

　　鋼絲繩芯帶式輸送機是煤礦生產領域的重要運輸設備。在實際工作中，受接頭抽動、繩芯斷裂、銹蝕等各種隱蔽性因素的影primo制約，進一步使得鋼絲繩芯引發斷帶事故。因此，檢測鋼絲繩芯輸送帶安全隱患顯得尤為重要。冀中能源股份有限公司邢臺礦為年產量為195萬噸的礦井，二強皮帶負責井下原煤輸送的咽喉要道，一旦發生事故，直接影響原煤的運輸任務，將對礦井造成巨大的危害，因此二強皮帶的運行狀態，始終受到管理者的高度關注。

　　目前，通過采用人工目測法、輔助儀器檢測法的方式對鋼絲繩芯帶式輸送機展開日常維護檢查工作，其不足是耽誤時間，影響生產。因此，研究一種在線、實時、自動的檢測系統，對鋼絲繩芯帶式輸送機進行檢測顯得尤為重要。

　　TCK鋼絲繩芯帶式輸送機在線實時自動監測系統作為一種先進的檢測技術，是集網絡通訊、電腦軟件、防爆等功能于一體，該檢測系統提出了一種全新的安全監管解決方法。能夠準確檢測輸送帶中鋼絲繩芯接頭的抽動、位移，以及斷繩、疲勞、銹蝕等可能導致斷帶事故的安全隱患，有效的解決了輸送帶隱患檢測的技術難題。

　　2 弱磁檢測的基本原理

　　膠帶中的鋼絲繩采用優質鋼材制成，具有良好的導磁能力。當鋼絲繩芯輸送帶中的鋼絲被磁化后，在鋼絲繩表面產生感應磁場Bz1，與缺陷磁感應強度方向相比，Bz1正好相反。傳感器綜合處理磁感應強度時，主漏磁感應強度Bz1通過用步長磁感應強度矢量Bb進行抵消。

　　對于傳感器線圈來說，其某點捕捉到的磁感應強度是鋼絲繩外改點各種磁感應強度沿軸向方向分的矢量和，即： 如圖所示。式中： 分別代表傳感器線圈捕捉到的磁感應強度、主漏磁感應強度、補償磁感應強度、環境磁感應強、偏移磁感應強度、斷絲漏磁感應強度、磨損漏磁感應強度、銹蝕漏磁感應強度、疲勞漏磁感應強度、變形漏磁感應強度、笫n個磁感應強度矢量、任何缺陷磁感應強度。

　　經過實驗表明：傳感線圈的輸出信號U是Bs的函數，而缺陷當量△S又是U的函數，因此可以寫成： 如圖所示。式中：U代表傳感線圈輸出的電壓信號：如圖所示。 式中：△S、A、C分別代表：缺陷當量或損耗面積的百分比、比例系數、常數。在這種情況下，鋼絲繩芯損傷點的面積損耗值△S變成場強Bi的函數。

　　TCK鋼絲繩芯輸送帶存線實時監測系統作為一種檢測裝置，組要采用水平+乖響應的傳感器模塊化組合陣列：對于水平傳感器來說，由于能夠靈敏地感應到金屬的分布程度特征，因此，鋼絲繩芯斷繩(包括接頭)、疲勞、銹腐蝕等信號通過水平傳感器的幅值輸出可以對檢測精度進行量化：對于垂直傳感器來說，由于對金屬分布的運動特征更加靈敏，例如接頭、斷繩等信號，波形陡峭，進而提高了定位檢測的可靠性。充分保證了檢測的定位和定量檢測性能。

　　3 系統組成和工作流程

　　TCK-GMS型弱磁加載裝置、TCK-GMS型探傷檢測器、TCK-GMS行程編碼器、自控聲光報警裝置、TCK-短信報告功能裝置、TCK終端主控裝置等共同組成TCK鋼絲繩芯輸送帶在線實時自動監測系統。在該系統中，磁感傳感器陣列箱、數據采集、通訊模塊、多路輸出隔爆兼本安電源等組成TCK—GMS型探傷檢測器，在組合傳感箱內對這些部件進行集成，同時在輸送機下行膠帶的底部進行安裝。對于傳感器箱來說，其內部設有多臺磁感傳感器，每臺傳感器能夠分別對一定數量的鋼絲繩進行監測。輸送機運行過程中，連續掃描輸送帶內的鋼絲繩芯。在掃描過程中，如果發現存在斷頭、銹蝕、損傷或硫化接頭發生抽動等現象，傳感器在故障部位發出電信號。對于磁感傳感器及其他信息，通過數據采集模塊進行實時采集，并利用通訊模塊和多路輸出將采集的信息通過礦井的工業以太網傳遞給地面監控室中的TCK終端主控裝置。軟件系統對當前的數據、基礎數據及歷史數據進行比較和查詢，對發現的故障性質進行實時的掃描，同時計算量值。該檢測系統具有數據統計、自動報警、檢測結果打印和遠程傳輸?shù)裙δ堋Ｆ涔ぷ髁鞒?，如圖1所示：

　　4 系統的功能

　　4.1在不影響膠帶運行的情況下，可對被測鋼絲繩芯帶式輸送機進行非接觸檢測，減少膠帶的停電檢修時間，提高膠帶運輸效率。

　　4.2鋼絲繩芯帶式輸送機能進行在線自動鎖定，并能出示檢測結果、聲光報警、自動打印檢測報告等多項功能。

　　4.3通過定量、定位的方式對被測鋼絲繩芯輸送帶非接頭區鋼絲繩芯斷芯、磨損、銹腐蝕等損傷進行檢測。

　　4.4無人值守，全天候連續不問斷在線自動監測。

　　4.5提取、轉換、處理及存儲被測鋼絲繩芯輸送帶全程狀態信息，同時提供檢測分析報告。

　　4.6TCK專用軟件技術，中文界面、對話式操作、數據分析、實時圖像重構、實時壓盤存儲、歷史數據回訪查詢。

　　5 系統的技術特點

　　5.1高分辨率

　　瞬值檢測精度1mm，能夠?qū)斔蛶т摻z繩芯接頭的彈性位移和永久位移進行準確有效地識別。

　　5.2高靈敏度

　　由TCK發明的5V/Gs高靈敏度磁感元件，可以定量檢測接頭抽動、內部斷繩、疲勞銹蝕等早期安全隱患。

　　5.3精確定位

　　該系統采用水平+垂直Ⅱ向應組合式“傳感器空間陣列”對鋼絲繩芯輸送帶內部損傷的二維平面進行精確定位。

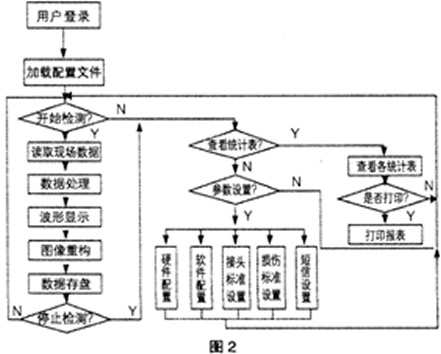

　　6系統軟件流程圖

　　7主要性能指標

　?、?感器靈敏度調制區間：A=2.5～5V/G。

　?、?檢測器距被測輸送帶表面間距：5O～110mm。

　?、?采樣響應頻率：8kHz。

　?、? .地質礦山.

　　數據傳輸速率：10M門OOMbps自適應。

　?、?定位檢測分辨率：1mm。

　?、?鋼絲繩芯疲勞、銹蝕檢測準確率：>90%。

　?、?接頭位移檢測準確率：>95%。

　?、?內部斷芯檢測準確率：99%。

　?、?故障定位誤差：

　　帶長方向：4-100mm

　　帶寬方向：4-5Omm。

　　8 結論

　　冀中能源股份公司邢臺礦積極推進運輸設備的安全管理創新，在二強皮帶上安裝了TCK鋼絲繩芯輸送帶在線實時自動監測系統，有效解決鋼絲繩芯輸送帶上這一類潛伏的安全隱患。

　　TCK鋼絲繩芯帶式輸送機在線監測系統在邢臺礦二強皮帶的運行表明，該系統具有對輸送帶內鋼繩芯損傷點或接頭的實時在線自動監測的功能，對重點隱患部位的變化狀態實時監測，檢測數據可通過日期、接頭位置等選項進行查詢、觀看和比對分析，給維修人員以直觀的判斷，給領導決策提供了可靠的依據。該系統的應用改變了過去人工檢查的模式，在生產的同時完成檢測，降低了工人的勞動強度，減少了停產檢修時間。

　　參考文獻：

　　【1】劉澤宇.鋼絲繩芯膠帶實時在線檢測儀的應用【J】.煤礦開采，2006(3).

　　【2】喬巨忠.強力輸送帶無損探傷儀的研制【J】.山西焦煤科技，2005(3).

　　【3】劉志河，張海濤，紹慶龍.鋼繩芯膠帶繩芯在線實時監測系統【J】.煤炭科學技術，1998(5).

　　作者簡介：呂能江(1972一)，男，河北邢臺人，本科學歷，助理工程師。主要從事煤礦機電技術與管
